一、用途

濾布轉盤過濾器主要用于冷卻環水處理、廢水的深度處理后回用。作為冷卻水、循環水過濾后回用:進水水質SS≤80mg/L以下,出水水質SS≤20mg/L。用于污水的深度處理，設置于常規活性污泥法、延時曝氣法、SBR系統、氧化溝系統、滴濾池系統、氧化塘系統之后,可用于以下領域:D去除總懸浮固體2結合投加藥劑可去除磷3)可去除重金屬等。

濾布轉盤過濾器用于過濾活性污泥終沉池出水，設計水質:進水SS:30mg/L(*高可承受80-100mg/L),出水SS≤5mg/L,濁度≤2NTU,實際運行出水更優質，一般出水濁度在1左右。

二、結構及工作原理

濾布轉盤過濾器的運行狀態分為原水過濾和反沖洗排泥兩個相對獨立又同時進行的過程。二者在同一過濾器的不同位置完成。

a,原水過濾:待過濾污水通過重力落差進入過濾器轉動中心筒內側，轉動中心筒上設有方形配水孔。污水流入轉筒內通過配水口進入過濾器的各個濾盤內膽，然后通過濾布，從而使污水中的懸浮物被截留在濾盤的內側,過濾后的水通過溢流集水排出。過濾時設備處于靜止?fàn)顟B(tài)。

b.反沖洗:污水中污泥收集于濾布內側,逐步形成污泥層。隨著濾布上污泥的集聚,濾布過濾阻力增加，濾池水位逐漸升高。通過液位計監測池內液位的變化,當該池內液位達到清洗(高水位)時,PLC控制開始反沖洗過程:濾盤在中心筒的轉動下,驅動減速機以1~3轉/分鐘的速度旋轉,同時反沖洗水泵啟動,反沖洗水泵抽取濾后水然后通過位于濾盤頂部的高壓傘狀噴射系統對處于頂端位置的濾布進行自外向內的沖洗，從而將堆積在濾布內表面的臟物清除,然后通過排污管排出。清洗噴嘴并進行上下移動,濾布清洗全面無死角、節約清洗耗水量。反沖洗的次數和歷時可調。反沖洗時,濾池可連續過濾。

三、主要特點

1、連續運行:24小時連續工作,不需停機反沖洗。反沖洗的同時可連續過濾;

2、處理效果好:濾布孔徑為10微米,可截留粒徑小于10微米微小顆粒,從而保證了出水水質及出水穩定性；3、反沖洗耗水量低:反沖洗耗水量為總進水量的1%~2%,遠遠小于其他過濾設備過濾所需水量；

4、水頭損失小,一般為0.05~0.25m;

5、運行費用低:(不考慮除磷投加藥劑費用外)運行費用小于0.01元/噸水;6、裝機功率低;

7、運行全自動化控制:過濾、反沖洗等全由程序控制,并設有多重保護,日常不需專人操作管理；

8、占地面積小:轉盤式過濾器濾盤垂直設計，從而很小的占地面積就具有很大的過濾面積;

9、設計和施工周期短:轉盤式過濾器整體模塊化,設計和施工方便快捷,而且擴建容易。

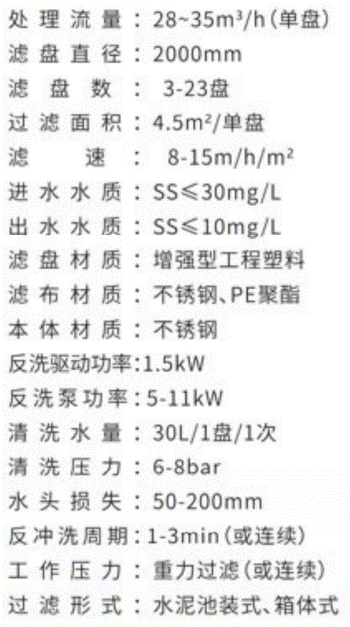

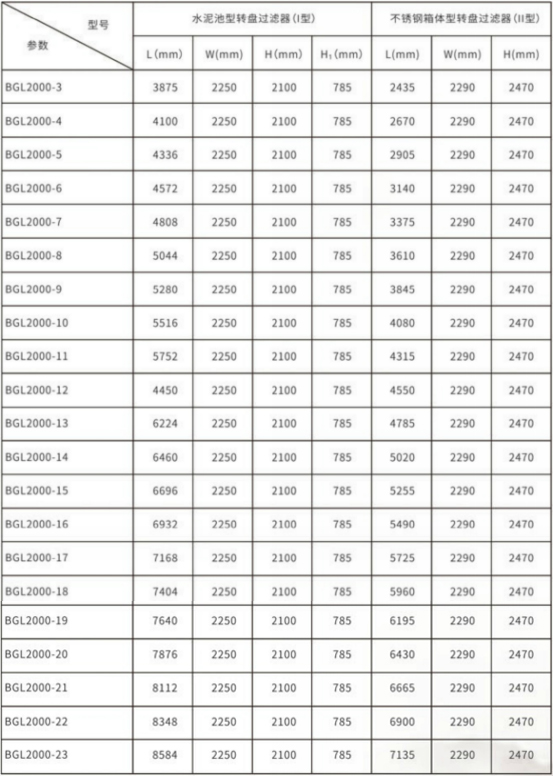

四、主要技術參數和安裝尺寸表

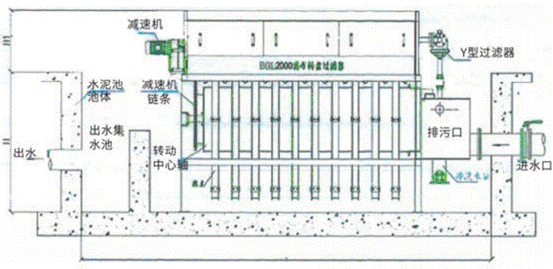

五、外形及安裝基礎圖
