一、用途

　　 PD型皮帶輸送機適用于化工、冶金、煤礦、水電、建材等部門，它可輸送各種塊狀、粒狀等散狀物料，因此也經常與城市污水中的格柵或脫水機配套，輸送柵渣或脫水污泥。

二、結構及工作原理
　　該設備采用連續式槽型帶式，物料由格柵或脫水機卸料口落入輸送帶上，在電動滾筒的驅動下，物料從一端移動到另一端，末端與垃圾桶相銜接，再另行處理。

三、主要特點
　　1、設備運行可靠，輸送量大，輸送距離長，可多點接載物料及連續輸送等；
　　2、驅動裝置一般采用油冷式電動滾筒，防護等級IP55，結構緊湊，占地面積小，易維護；
　　3、設備采用螺旋式張緊裝置，保證輸送帶安全可靠和有效運行；
　　4、輸送帶材料為丁腈橡膠，并采用硫化接頭，清掃方便，耐腐蝕，壽命長；
　　5、上部槽形托棍的兩側設有擋渣板，使柵渣污水不流淌外溢，清潔環境；
　　6、易操作，無堵塞、維護方便，可水平布置，也可傾角度輸送，是輸送格柵渣的理想設備；
　　7、該設備可與配套設備進行聯動控制，控制方便，也可自行配套就地控制箱。

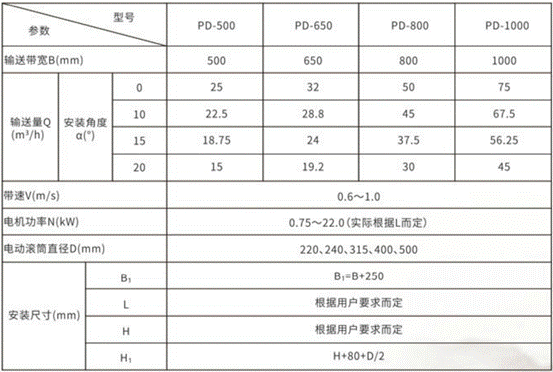

四、主要技術參數和安裝尺寸表

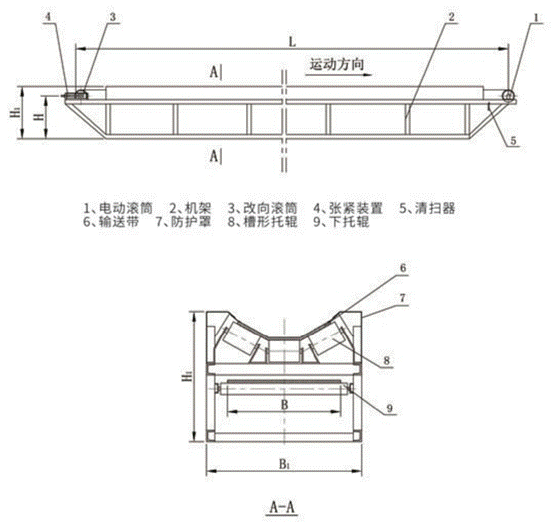

五、外形及安裝基礎圖
