一、用途

　　 XLC型旋流沉砂池除砂機主要用于城鎮污水處理廠旋流沉砂池，該設備利用水力旋流，使泥砂和有機物有效分開，是一種理想的除砂設備。

二、結構及工作原理
　　旋流沉砂池采用錐底圓形池，在池內設有槳葉分離機，從池的切向入流，回旋270°后，從排放渠排出，利用進水的一定流速作為動力，沿圓形沉砂池的內壁作切線運動，形成旋流，同時通過漿葉攪拌，使液體旋流和軸向渦流，從而加速污水中砂粒沉降，讓水中有機物與砂粒有效地分離，同時還利用越靠中心水流斷面越小，水流速度加快，底部水流速度向心遞增的原理，將池底的沉砂以螺旋狀軌跡向中心砂斗移動。有機物在池中心部向上升起，并隨出水水流一并排出，底部沉砂經提升裝置提升，進入砂水分離器進行砂水分離后，污水則回流至格柵井內。

三、主要特點
　　1、本設備除砂效果受水量變化影響很小，且結構緊湊、操作及維護方便，使用壽命較長；
　　2、提砂方式有兩種：氣提式和泵提式，氣提處理效果相對較好，泵提成本相對較低；
　　3、使用效果好，0.2mm以上顆粒去除率大于85％；
　　4、處理量Q＜1080m3/h的，池體可采用鋼制，Q≥1080m3/h的一般為混凝土結構；
　　5、系統采用PLC自動控制洗砂、排砂周期，運行安全、可靠；
　　6、設備操作簡便，可直接就地/遠程控制設備的運行。

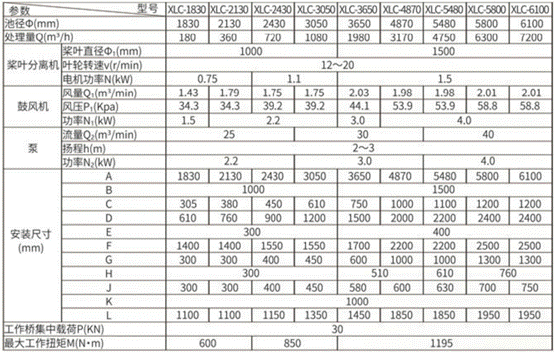

四、主要技術參數和安裝尺寸表

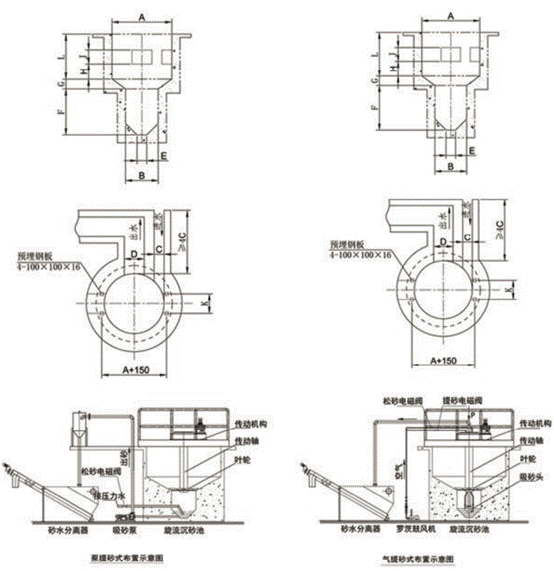

五、外形及安裝基礎圖
