一、用途

　　 ZCN型懸掛式中心傳動刮泥機主要用于城鎮污水處理廠或工業廢水處理工程的中、小型池徑的濃縮池對沉淀污泥進行濃縮；本設備采用重力濃縮的方法，減少污泥體積，以減輕污泥脫水的處理負荷，提高脫水效果，作為污泥脫水操作的預處理。

二、結構及工作原理
　　該設備采用中心傳動、懸掛式，污水從工作橋下進水管流入導流筒擴散后，均勻地向池周擴散，驅動裝置帶動中心立軸轉動，并帶動刮臂及濃縮柵條旋轉，污泥通過柵條的碰撞后加速污泥間的結合和沉降，提高污泥沉降效果，經分離出的上清液則通過三角形出水堰板溢入出水槽內排出池外。

三、主要特點
　　1、工作橋采用全橋式，其材質可采用碳鋼、不銹鋼或混凝土結構；
　　2、驅動裝置采用立式三級擺線針輪減速機機或由斜齒輪減速機與蝸輪減速機組合，保證輸出扭矩及轉速；
　　3、濃縮柵條等距離地排列于刮臂上，以增加濃縮效果；
　　4、刮泥機立軸下端設有水下軸承和刮刀，避免立軸轉動時的偏擺及集泥槽內污泥積實；
　　5、設置機械和電氣雙重過載保護，運轉安全可靠；
　　6、設備操作簡便，可直接就地/遠程控制設備的運行。

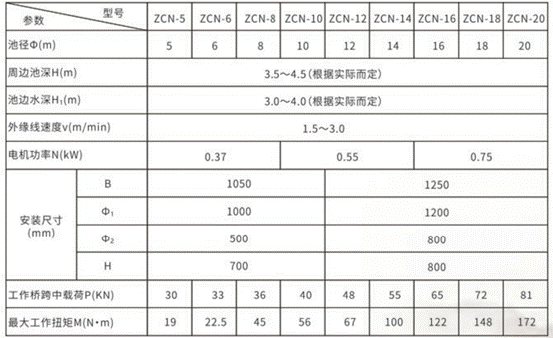

四、主要技術參數和安裝尺寸表

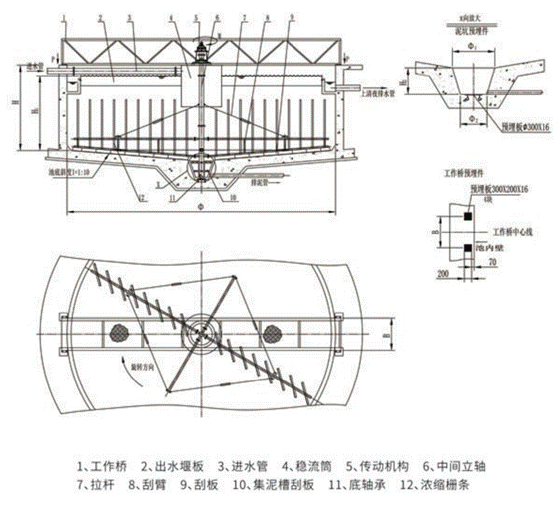

五、外形及安裝基礎圖
