一、用途

鏈板式刮泥撇渣機主要用于平流式(矩形)沉淀池尤其是污水處理工程中的沉砂池、初沉池、二沉池及隔油池等矩形池池底泥沙的刮集排除，同時可對液面浮油、浮渣進行撒除。具體結構簡單一體兼做二用,安裝、操作、維護方便，運行安全可靠等特點。

二、結構及工作原理

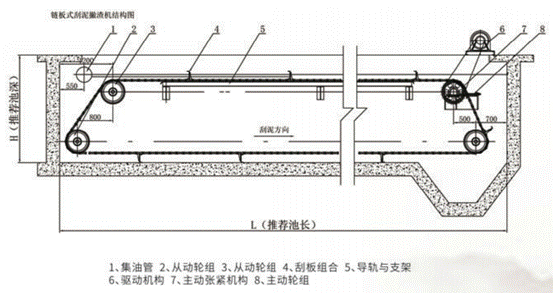

鏈板式刮泥撒渣機的工藝結構及工作方式:

主要由固定于池面的減速驅動裝置及設置于池內帶刮板的牽引鏈、傳動鏈及張緊裝置、安全保護裝置等組成。

減速驅動裝置通過鏈輪付將動力傳遞于牽引鏈帶動刮板沿池內上下軌導作定向回轉連續運行，運行過程中刮板將池底泥沙、池面油渣不斷分別刮集于集泥槽、排渣管排出池外。

三、主要特點

1、刮板塊數多,刮泥能力強;

2、刮板的移動速度適中,對污水擾動小,有利于懸浮物沉淀:3、刮板在池中作連續的回轉運動,不需往返換向,且驅動裝置設在池面的平臺上,配電和維修都很簡單:4、不需另加機構就可兼作撒渣機使用:

5、系統中無重結構部件及支撐件,系統能源消耗低。

四、主要技術參數和安裝尺寸表

五、外形及安裝基礎圖
