一、用途

　　公司引進日本技術，結合中國污泥特點推出新一代無濾布（帶）、無污堵、抗磨損、低能耗的污泥脫水設備——疊片式螺旋污泥脫水機，擺脫了前幾代污泥脫水設備占地面積大、無法處理低濃度污泥、難處理含油等特殊污泥的技術難題。
　　疊螺式污泥脫水機的主體是由相互游動的定環和動環以及貫通的螺旋軸組成固液分離裝置，固液分離區分為濃縮段和脫水段兩部分，污泥經螺旋軸推進被擠壓縮容脫水，水分從游動的定環和動環的環隙間滲出。本機與眾不同的是動環對定環的游動有螺旋軸專設驅動裝置帶動，使濾體部件不產生摩擦和磨損，大大延長了整機使用壽命。

二、結構及工作原理
　　碟片式螺旋污泥脫水機的核心部分是由螺旋推動軸，多重固定疊片和多重游動疊片構成的一組或幾組過濾單元。每一組過濾單元部分濃縮段和脫水段兩部分，從濃縮段的污水進口到脫水段的泥餅出口，螺旋軸的螺距逐漸變小，固定環與游動環之間的間隙也逐漸變小。污泥出口處理設有背壓板，以調節螺旋腔內的壓力。疊螺式污泥脫水機將污泥的濃縮和壓榨脫水工作在一筒內完成，以獨特微妙的濾體模式取代了傳統的濾布和離心的過濾方式。
　　濃縮：當螺旋推動軸轉動時，設在推動軸外圍的多重固活疊片相對移動，在重力作用下，水從相對移動的疊片間隙中濾出，實現快速濃縮。
　　脫水：經過濃縮的污泥隨著螺旋軸的轉動不斷往前移動；沿泥餅出口方向，螺旋軸的螺距逐漸變小，環與環之間的間隙也逐漸變小，螺旋腔的體積不斷收縮；在出口片背壓板的作用下，內壓逐漸增強，在螺旋推動軸依次連續運轉推動下，污泥中的水分受擠壓排出，濾餅含固量不斷升高，*終實現污泥的連續脫水。
　　自清洗：螺旋軸的旋轉，推動游動環不斷轉動，設備依靠固定環和游動環之間的移動實現連續的自清洗過程，從而巧妙的避免了傳統脫水機普遍存在的堵塞問題。

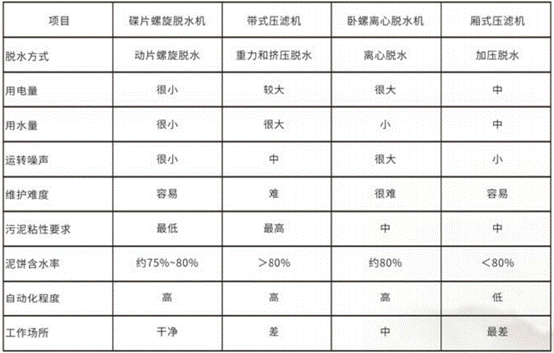

三、各種脫水運行分析

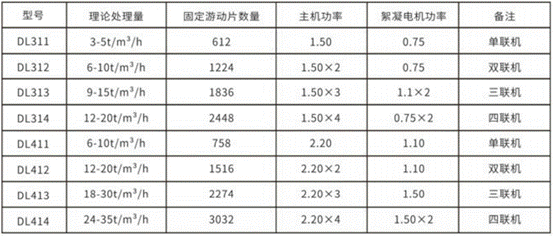

四、DL疊片式螺旋脫水機選型參數

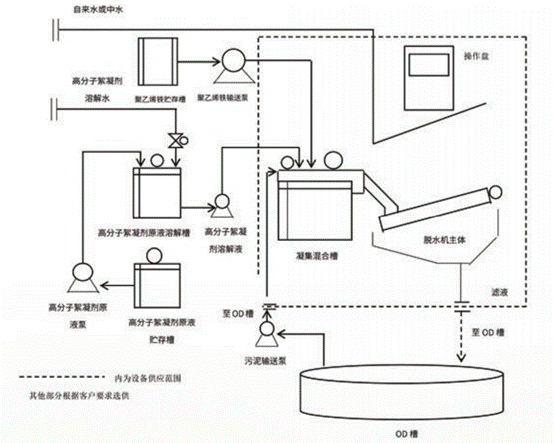

五、工藝流程圖
