一、用途

　　ZNJ系列一體化凈水器將水質凈化的混凝、反應、澄清、過濾等工藝流程組合成一體，技術先進，設計新穎，結構緊湊，節約面積和投資，管理簡單，操作方便，處理源水濁度500～1000PPm(短時間可達1500PPm),出水濁度小于3PPm,經加氯消毒，即可達**飲用水標準。該凈水器裝置還可以用于澡堂、空調等等，有機物質含量不高的生活雜污水，處理后的水達到中水回用標準。

二、結構及工作原理　
　　ZNJ一體化凈水裝置和城市供水廠的凈化流程一樣。它有：混凝池、沉淀池、過濾池、水質穩定裝置、反沖洗裝置、水泵及電氣控制柜?，F(xiàn)分別介紹如下：
　　（一）混凝池：
　　投加混凝劑的原水由進水管進入混凝池內，用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混合，但效果受水量的變化而不穩定。ZNJ凈水裝置用攪拌機混和，不受水量變化而影響效果。
　?。ǘ┧?jīng)加混凝劑混凝后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，表面負荷在6-7m3/㎡.h。 （三）過濾池：
　　經沉淀后的水流到過濾池過濾，濾池結構：底部為布水管、中部為石英砂，上部為無煙煤。過濾速度為10m/h左右，*后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖時間為5-10分鐘。 我公司可為用戶配套一體化凈水器的混凝劑投加裝置、進水水泵、反沖洗水泵、電控柜等設備。

三、技術特點　
　　1．構造簡單，維修方便。
　　2．布局緊湊，占地少，管理方便。
　　3．工程基建量小，投產塊。
　　4．容易實現自動控制。
　　5．性能穩定，處理效率高，工作無噪聲。

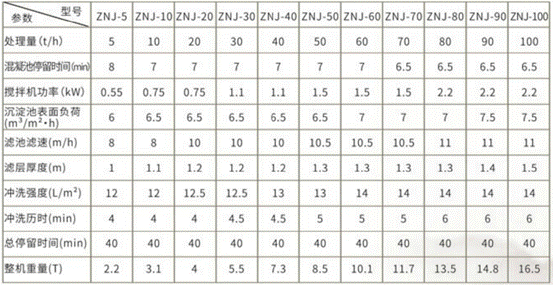

四、主要技術參數和安裝尺寸表

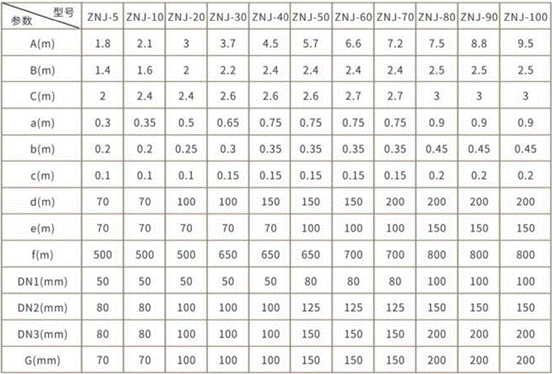

五、外形尺寸、管道、口徑明細表

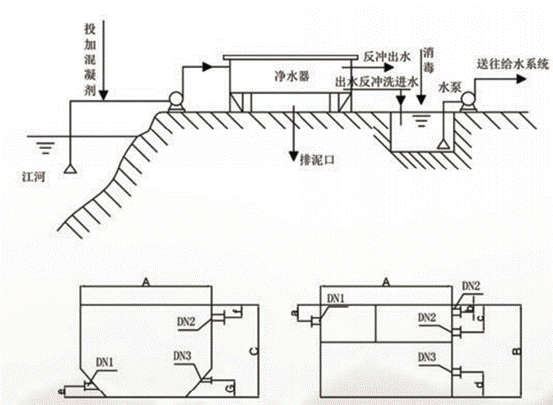

六、外形及安裝基礎圖
