一、用途

　　 用途：WJT型網板格柵除污機是由多組開孔的網板裝配在一組回轉格柵鏈上，在電機減速器的傳動下，徑鏈輪傳動帶動格柵鏈，進行逆水回流方向回轉運動，把雜物清撈上來。當格柵鏈運轉到格柵的上部時，網板上的雜物靠重力自行脫落在輸送機上。JT型網板格柵除污機能準確地完成整個工作循環，其結構設計能保證清污效果，格柵底部不會有污物堆積死角。本設備主要適用于粗格柵后去除水中10mm以下的細小固體雜物。

二、結構及工作原理
　　1. 攔污、清渣過程中，依靠網片向上回轉運轉來完成。
　　2. 運動時移位高度為一個網板的垂直高程，由水上和水下傳動機構來完成。設備結構緊湊、合理易于維護管理。
　　3. 設有清潔刷，及高壓水沖洗系統，使垃圾清理更為徹底。
　　4. 設備采用不銹鋼材質，更換方便，耐腐蝕性好，使用壽命長。

三、主要特點
　　1、驅動裝置采用擺線針輪或斜齒輪式減速電機直接驅動，具有噪聲低、結構緊湊、運行平穩等特點；
　　2、該設備的進水方式有正面進水、內側進水和外側進水等三種；
　　3、設備操作簡便，可直接就地/遠程控制設備的運行；
　　4、為防止意外過載，設有機械剪切銷和過電流雙重保護，使設備運行安全可靠。

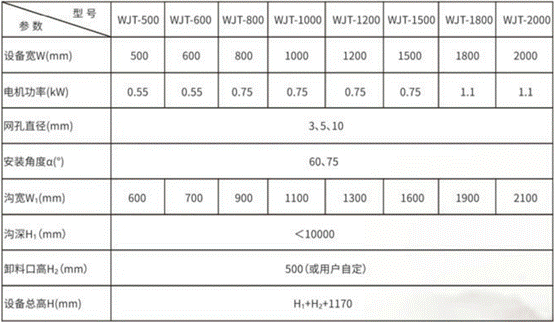

四、主要技術參數和安裝尺寸表

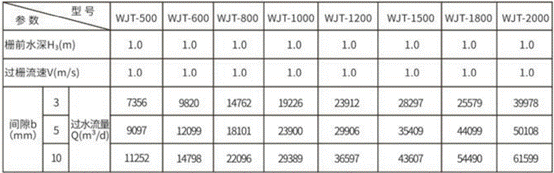

五、過水流量表

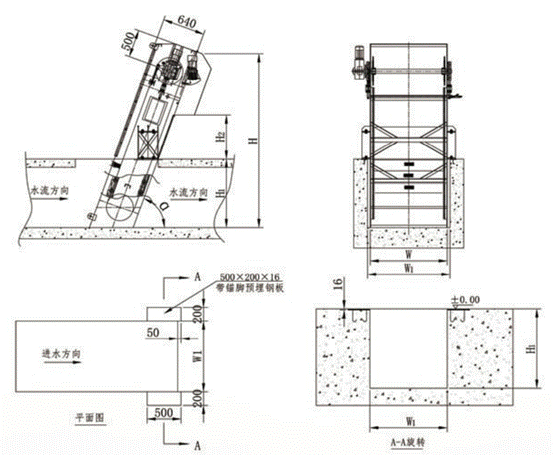

六、外形及安裝基礎圖
