一、用途

NJS型內進水孔板式格柵除污機是用于連續攔截并清除流體中固體雜物的新型設備。孔板式細格柵捕獲率高,能有效去除更多種類的柵渣，如扁平的固體、雜草、瓜子、紙片等。尤其是傳統格柵難以攔截的毛發纖維類柵渣，可大大降低后續處理工序的負荷。

本類型格柵除污機可廣泛應用于城市污水處理、自來水行業的進水?dāng)r污及相關工業廢水如造紙廠等處理中的固液分離。特別適用于MBR膜處理工藝，以便提供更高的運行效率并減少工藝設備的維護次數。

二、結構及工作原理

NJS型孔板式細格柵除污機主要由主體框架、旋轉孔板及鏈條、驅動系統、溜渣槽、反沖洗系統、控制柜等組成。污水從孔板式細格柵中間進入,從內向外通過兩側的開孔柵板排出，攔截在內部的柵渣隨開孔柵板回轉提升至上部排渣區,在此柵渣被沖洗系統沖洗掉入內部的集渣輸送機內,然后被輸送到柵渣處理設備中,而柵板也同時被沖洗干凈進入下一個工作循環。

三、主要特點

1、污水從中心流入，兩側及底部流出,過濾面積大,水頭損失小;

2、柵板間有橡膠密封,柵渣被堵在內腔,不會產生柵渣翻越現象:

3、過濾柵網板摩擦力小,耐磨,制成的網板不易堵塞,易清理;

4、過濾柵網板網孔為排列均勻的圓孔,網孔直徑范圍為2mm-6mm,可以有效去除其他類型格柵所不能清除的毛發絮狀雜物;

5、封閉式牽引鏈與設備兩側的導軌形成封閉的傳動鏈,可防止雜物進入將牽引鏈卡死,運行平穩可靠;

6、在渠道以上的設備完全用外罩封閉,設有可拆卸的檢查蓋，便于收集臭氣;

7、整機安裝,無需改動原有土建結構,特別適宜老設備的更新改造;

8、有多重保護裝置,具有故障報警功能,確保設備安全運行;

9、控制方式多樣化,可實現手動/遠程控制?？筛鶕?jù)需要任意調節設備運行間隔時間,實現周期性運轉，還可根據柵前柵后液位差自動控制運行。

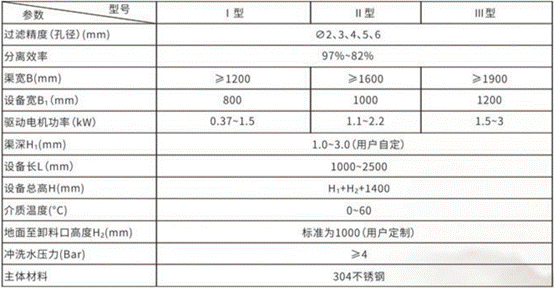

四、主要技術參數和安裝尺寸表

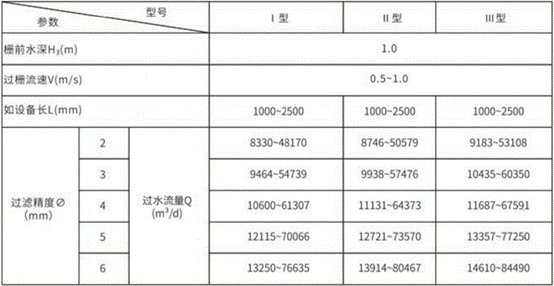

五、過水流量表

六、外形及安裝基礎圖
